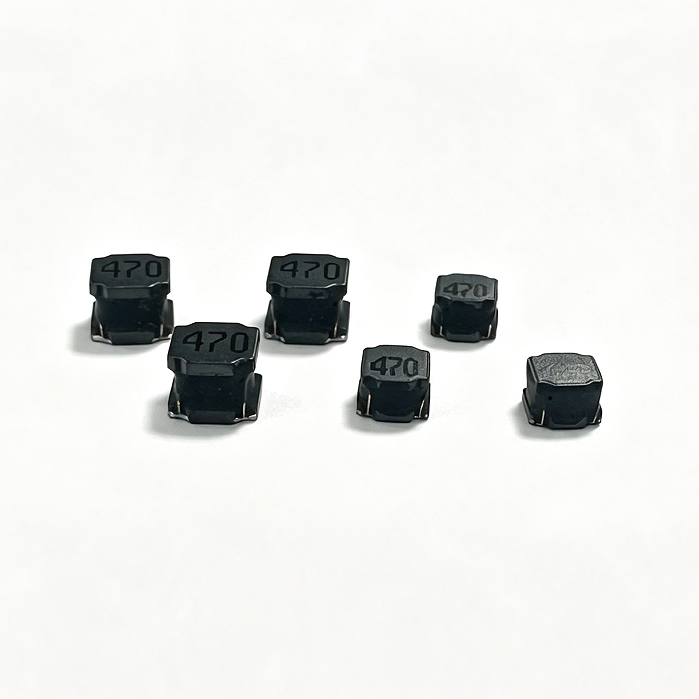

最近一個客戶項目，BOM上標注的DC-DC電感感量為47μH，實測卻發現電感嚴重發熱、輸出亂跳。工程師第一反應是“感量不夠，換大的”，直接拿220μH去試——結果飽和更嚴重了。

這個案例太典型了，值得所有硬件工程師警醒：電感的“感量”和“飽和電流”，是完全不同的兩碼事。

原理拆解：47μH飽和，問題出在哪？

電感值L決定紋波大小：L越大，紋波電流越小。客戶原設計用47μH，紋波指標本應達標。實測飽和，根本原因是電感飽和電流Isat不夠——流過電感的電流超過Isat，磁芯飽和，感值暴跌，電感直接“失效”，繼而發熱、炸芯片。

工程師下意識換220μH，邏輯是“L更大，紋波更小”——但忽略了一個致命物理規律：同磁芯體積，匝數越多→L越大，飽和電流Isat反而越低！ 也就是說，220μH的Isat很可能比47μH還小，重載瞬間直接飽和，燒得更快。

正確選型邏輯：先看Isat，再談L

行業里有一句鐵律：“電感飽和看Isat，管紋波看L值”。

正確操作分兩步：

算峰值電流：Ipeak = Io_max + ΔI/2。選型必須保證Isat ≥ Ipeak × 1.2（留20%~30%余量），高溫環境還需額外降額。

在Isat滿足的前提下，再適度提高L值去壓紋波。

直接47μH→220μH代換，還有環路穩定性風險：電感大幅增大，LC極點移動，反饋環路可能振蕩，輸出抖動。

谷景方案：精準計算+定制選型，杜絕“飽和盲換”

針對這個項目，蘇州谷景電子的技術團隊沒有建議客戶“盲換大感量”，而是做了三件事：

第一步，實測電流波形。用示波器抓電感電流，確認波形頂部是否被“削平”——削平=飽和。同時核算客戶電路的實際Ipeak。

第二步，匹配Isat優先。在同尺寸或略大封裝內，優先推薦飽和電流余量充足的型號。谷景擁有完整的磁芯材料評估體系和一體成型電感產線，可提供L-I直流偏置曲線，讓工程師清楚看到“電流多大時感量掉了多少”，這是選型判斷的核心依據。

第三步，定制化調整L值。如果客戶確需降低紋波，在Isat達標的前提下，適度提升感量。谷景支持快速打樣，并提供高溫帶載實測驗證，確保更換后不飽和、不振蕩。

給工程師的實操建議

遇到類似問題，請記?。?/span>換220μH之前，先確認新電感的Isat是否大于電路峰值電流。 沒有L-I曲線的電感，不要用在功率路徑上。

蘇州谷景電子專注電感研發制造，從磁芯材料選型到繞線工藝、一體化壓鑄，具備全流程品控能力。我們能做的不僅是賣一顆電感——更希望幫工程師算對參數、選對器件、測對波形，從源頭杜絕“飽和炸機”。
